American Unified Thread (UN) : ANSI/ASME B1.1 표준을 준수하면 스레드 각도는 60 °입니다.
THE-CONTH DESIGN : 도구에는 세 가지 절단 가장자리가있어 처리 효율을 향상시키기 위해 여러 스레드를 동시에 처리 할 수 있습니다.
권장 처리 경도 : HRC≤45 °
|
피치 |
거친 톱니 UNC |
미세한 톱니 UNF |

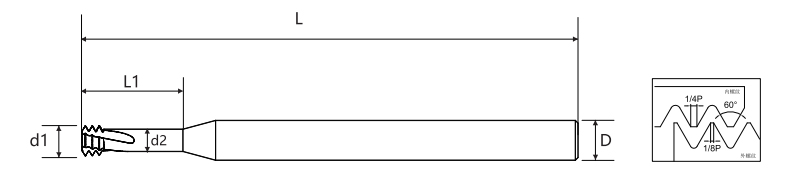

블레이드 직경 d1 |
회피 직경 d2 |
유효 블레이드 길이 L1 |
핸들 직경 D |
전체 길이 L |
블레이드 카운트 |
하단 구멍 직경 |
|
80 |
No.0-80 |
1.15 |
0.737 |
3.5 |
4 |
50 |
3 |
1.2 |
|
|
72 |
No.1-72 |
1.45 |
0.991 |
3.9 |
4 |
50 |
3 |
1.6 |
|
|
64 |
No.1-64 |
No.2-64 |
1.4 |
0.884 |
4.2 |
4 |
50 |
3 |
1.5 |
|
56 |
No.2-56 |
No.3-56 |
1.65 |
1.06 |
5 |
4 |
50 |
3 |
1.8 |
|
48 |
No.3-48 |
No.4-48 |
1.9 |
1.212 |
6 |
4 |
50 |
3 |
2.1 |
|
40 |
No.4, No.5-40 |
No.6-40 |
2.1 |
1.275 |
6 |
4 |
50 |
3 |
2.3 |
|
40 |
No.5-40 |
No.6-40 |
2.45 |
1.6 |
7.2 |
4 |
50 |
3 |
2.6 |
|
36 |
No.8-36 |
3.3 |
2.383 |
8.7 |
4 |
50 |
3 |
3.5 |
|
|
32 |
No.6, No.8-32 |
No.10-32 |
2.55 |
1.518 |
7.4 |
4 |
50 |
3 |
2.8 |
|
32 |
No.8-32 |
No.10-32 |
3.2 |
2.168 |
10 |
4 |
50 |
3 |
3.5 |
|
32 |
No.10-32 |
3.8 |
2.768 |
10.3 |
4 |
50 |
3 |
5.5 |
|
|
28 |
1/4 "-28 |
5.25 |
4.071 |
13.2 |
6 |
50 |
3 |
3.9 |
|
|
24 |
No.10-24 |
5/16 "-24 |
3.58 |
2.204 |
10.2 |
4 |
50 |
3 |
6.9 |
|
24 |
5/16 "-24 |
6.68 |
5.304 |
16.5 |
8 |
60 |
3 |
5.2 |
|
|
20 |
1/4 "-20 |
7/16 "-20 |
4.88 |
3.229 |
13.4 |
6 |
50 |
3 |
9.9 |
|
20 |
7/16 "-20 |
9.55 |
7.899 |
23 |
10 |
75 |
4 |
11.4 |
|
|
18 |
5/16 "-18 |
6.15 |
4.316 |
16.9 |
8 |
60 |
3 |
6.5 |
|
|
16 |
3/8 "-16 |
6.7 |
4.636 |
19.1 |
8 |
60 |
3 |
8 |
|
|
14 |
7/16 "-14 |
9 |
6.641 |
23.3 |
10 |
75 |
4 |
9.4 |

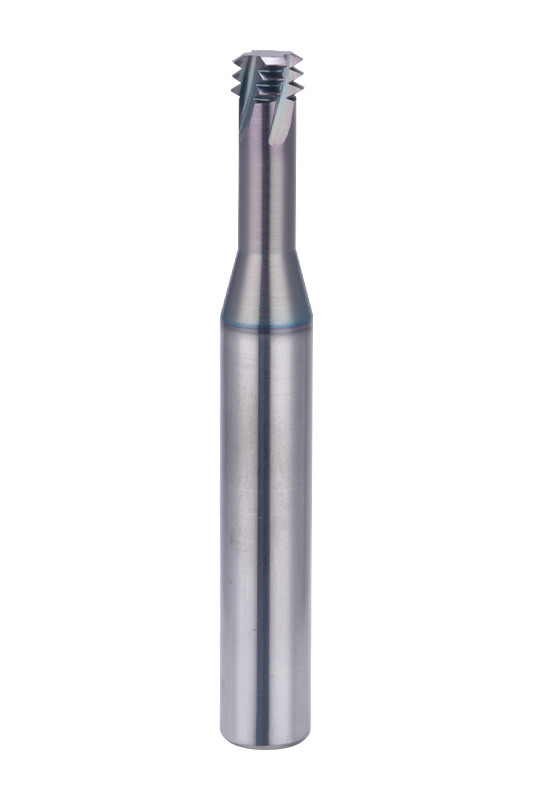

60 ° UN ANSI/ASME B1.1 표준 치아 나사 밀링 커터는 ANSI/ASME B1.1 Unified National (UN) 스레드의 표준을 따라 60 ° 스레드 각도로 정확한 스레드 형상을 보장합니다. 3 척의 절단 설계를 통해 여러 스레드 경로를 동시에 처리하여 가공 효율을 향상시키고 절단 하중을 줄여 고정식 스레드 제조에 특히 적합합니다.
커터는 탄소강, 합금강, 스테인레스 스틸, 주철, 알루미늄 합금, 구리 합금 및 기타 비철 금속을 포함한 광범위한 재료와 호환됩니다. 최대 HRC≤45 °의 재료에 대한 최적의 성능 범위를 통해 안정적인 절단 성능과 확장 된 공구 수명을 유지하여 스레드 가공의 높은 정확도와 일관성을 보장합니다.
No.0-80에서 7/16 "-14의 크기를 다루는 유연한 사양 범위를 사용할 수 있으며, 다양한 나사의 깊이 및 가공 요구 사항을 수용 할 수있는 다양한 절단 직경 및 효과적인 절단 길이를 제공합니다. 신중하게 설계된 나선 각도는 절단 저항성 및 공구 마모를 최소화하여 대량 생산 및 고분비 마커 애플리케이션에 대한 우수한 선택을 최소화합니다.
