4 플루트 플랫 헤드 엔드 밀

가공 된 재료	주철 결절성 주철		탄소강, 합금강 ~750N/mm²		탄소강, 합금강 ~ 30HRC		사전 강화 된 강철, 담금질 및 템퍼링 된 강철 ~40HRC		스테인레스 스틸		사전 강화 된 강철, 담금질 및 템퍼링 된 강철 ~50HRC
지름 (mm)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405
최대 절단 깊이
									도구 직경	절단 깊이 AP
									∅1<D<∅3	0.15d
									∅3	0.3d

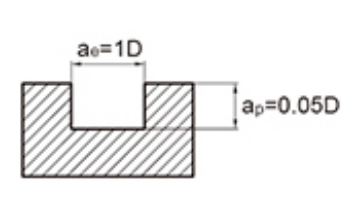

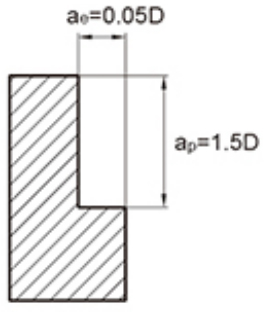

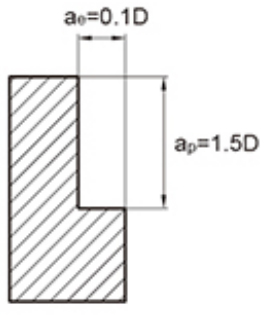

위의 표는 사이드 밀링 가공의 표준 값을 보여줍니다. 도구로 그루브를 절단 할 때, 속도는 위의 표의 50% ~ 70% 여야하며, 공급 속도는 표준 값으로 40% ~ 60% 여야합니다.
2. 고정밀 공작 기계 및 도구 홀더를 사용하십시오.
3. 연기를 일으킬 가능성이 적은 공기 냉각 또는 절단 유체를 사용하십시오.
4. 사이드 밀링에 순차 밀링을 사용하는 것이 좋습니다.
공작 기계 및 공작물 설치의 강성이 좋지 않으면 진동과 비정상적인 소리가 발생할 수 있습니다. 이 경우 위의 표의 속도 및 공급 속도는 전년 대비 줄여야합니다.
6. 도구 돌출 길이를 최대한 간섭없이 최소화하십시오.

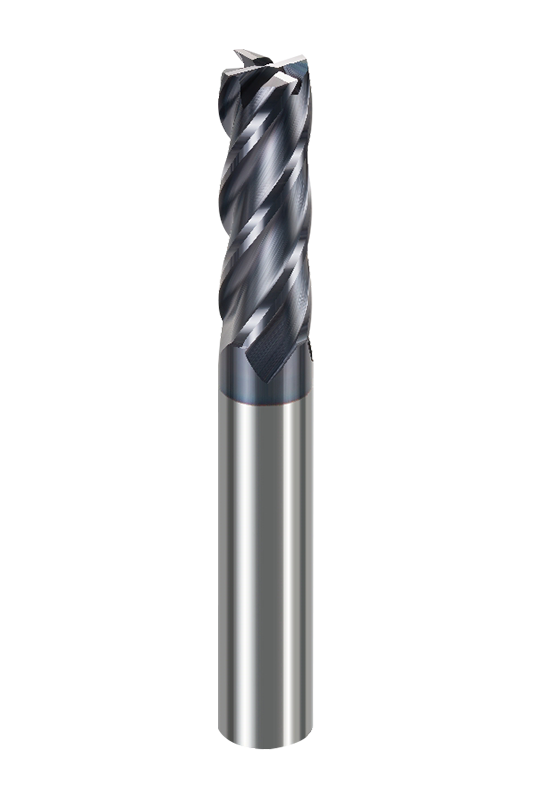

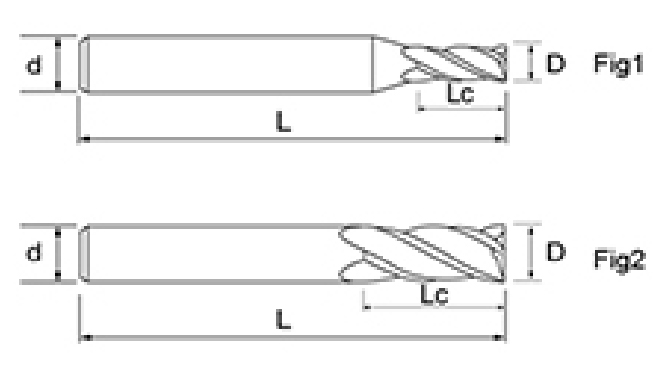

NNC-4T 4 플루트 평면 헤드 엔드 밀스는 1mm ~ 20mm의 다양한 직경을 가지며 다른 블레이드 길이와 총 길이와 일치하여 좁은 공간이나 큰 절단 표면과 같은 다양한 시나리오에서 프로세서가 유연하게 사용할 수 있도록 도와줍니다. 다양한 크기의 솔루션을 결합함으로써 다양한 생산 요구에 적합한 처리 효율과 표면 마감 사이에 우수한 균형을 얻을 수 있습니다.

35 ° 나선 각도의 4 개의 플루트 플랫 헤드 디자인을 채택합니다. 도구 레이크 각도와 백 각도는 절단 저항을 효과적으로 줄이기 위해 신중하게 최적화됩니다. 그것은 일반적인 성능의 더 넓은 범위, 균일 한 최첨단 분포를 가지고 있으며, 절단 중에 진동을 낮추고 더 부드러운 칩 제거를 유지하면서 고속 처리 중에 안정적인 절단 성능을 보장 할 수 있습니다.

제조 측면에서 NNC-4T 플루트 플랫 헤드 엔드 엔드 밀은 고정밀 CNC 연삭 기술을 사용하여 날카로운 모서리와 엄격하게 제어 된 치수 공차를 보장합니다. 표면 노즈팅은 최신 크롬-알루미늄 복합 노즈팅을 사용하는데, 이는 우수한 고온 경도 및 산화 안정성을 갖고 공구 수명을 연장하고 가공 된 표면의 품질을 향상시킵니다.

이 밀링 커터는 탄소강, 합금강, 금형 강, 스테인리스 스틸 및 주철과 같은 다양한 재료를 가공하는 데 적합합니다. 특히 45hrc를 초과하지 않는 경도가있는 워크 피스.
