울트라 하드 2 플루트 볼 노즈 엔드 밀

가공 된 재료	사전 강력한 강철 40 ~ 50HRC				강화 된 강철 50 ~ 60HRC				강화 된 강철 60 ~ 68hrc
볼 헤드 반경 (mm)	회전 속도 (min -1 )	피드 속도 (mm/min)	에이 피 (mm)	에이 이자형 (mm)	회전 속도 (min -1 )	피드 속도 (mm/min)	에이 피 (mm)	에이 이자형 (mm)	회전 속도 (min -1 )	피드 속도 (mm/min)	에이 피 (mm)	에이 이자형 (mm)
R0.5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5.0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8.0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10.0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5

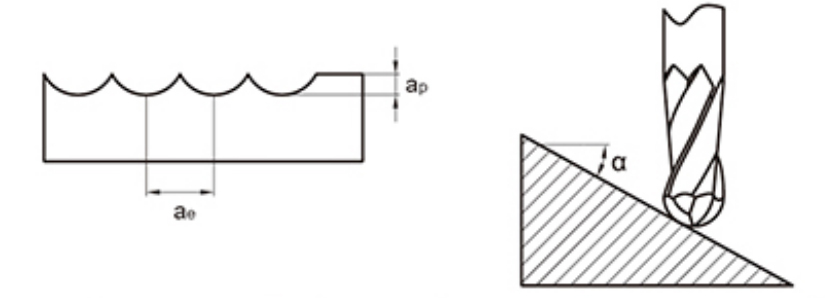

최대 절단 깊이

1. 고정밀 및 고 강성 장비 및 비품을 사용하십시오.
2. 이 경우 위의 표의 속도 및 공급 속도는 전년 대비 줄여야합니다.
3. 공기 냉각 또는 MQL (min 오일 미스트 냉각)을 사용하십시오.
4. 사이드 밀링에 순차 밀링을 사용하는 것이 좋습니다.
5. 공구 서스펜션 길이를 최대한 간섭없이 최소화하십시오.

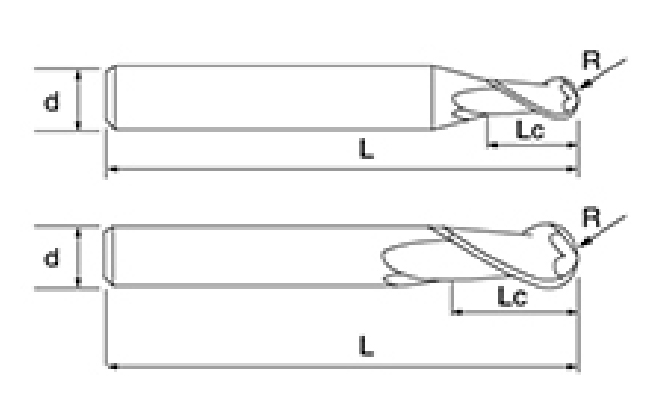

NNCH-2B 울트라 하드 2 플루트 볼 노즈 엔드 밀은 직경이 1mm ~ 12mm 범위의 다양한 크기로 제공되며 정밀도 가공의 유연성 요구 사항을 충족하기 위해 다양한 블레이드 길이 및 전체 길이와 일치 할 수 있습니다. 다양한 사양과 모델을 무료로 선택하면 다양한 가공 시나리오에 적합하여 정밀 가공 작업의 적응성이 높아집니다.

Ball End Shape Design은 공구의 절단 각도를 최적화하여 복잡한 표면 가공에 우수하며 특히 금형 제조, 정밀 부품 가공 및 높은 마감 처리 및 높은 정밀도가 필요한 기타 장면에 적합합니다. 30 ° 나선 앵글 설계는 절단 저항을 줄이고 칩 제거 효율을 향상시켜 가공 안정성 및 공구 수명을 향상시킵니다.

밀링 커터는 고정식 미세 입자 카바이드 재료로 만들어지며 고정밀 노즈팅 공정과 결합하여 내마모성 및 방지 성능을 크게 향상시킵니다. 전반적인 경도는 HRC≤65에 도달 할 수있어 높은 하급성 재료를 가공 할 때 탁월한 선명도와 안정성을 보장합니다.

이 제품은 탄소강, 합금강, 사전 강철 강철 (HRC35-45), 경화 강 (HRC45-65), 고 장성 열 처리 강철 등을 포함한 광범위한 가공 재료에 적합합니다. 고정성 금형 가공 또는 단단한 재료의 효율적 인 절단 여부에 관계없이 NNCH-2B 2 BALL END MILL.
