플루트 둥근 노즈 엔드 밀

가공 된 재료	주철 결절성 주철		탄소강, 합금강 ~750N/mm²		탄소강, 합금강 ~ 30HRC		사전 강화 된 강철, 담금질 및 템퍼링 된 강철 ~40HRC		스테인레스 스틸		사전 강화 된 강철, 담금질 및 템퍼링 된 강철 ~50HRC
지름 (mm)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)	회전 속도 (min -1 )	피드 속도 (mm/min)
1	20000	200	20000	200	20000	160	20000	160	20000	60	20000	120
2	15000	320	15000	320	15000	290	15000	280	11150	84	13000	180
3	14000	545	14000	545	13000	510	10600	420	7500	120	8500	330
4	10800	560	10800	560	10000	520	8000	430	5500	130	6500	335
5	8200	580	8200	580	7600	540	6400	450	4500	130	5000	355
6	7000	600	7000	600	6400	550	5300	460	3700	140	4200	360
8	5200	600	5200	600	4800	550	4000	460	2800	140	3200	365
10	4200	580	4200	580	3800	540	3200	445	2200	140	2500	350
12	3500	580	3500	580	3200	540	2650	445	1850	140	2100	350
최대 절단 깊이
								도구 직경	절단 깊이 AP
								∅1<D<∅3	0.15d
								∅3	0.3d

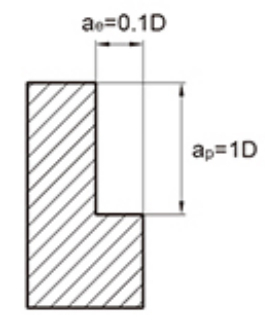

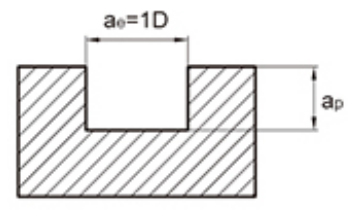

1. 위의 표는 사이드 밀링 가공의 표준 값을 보여줍니다. 도구로 그루브를 절단 할 때, 속도는 위의 표의 50% ~ 70% 여야하며, 공급 속도는 표준 값으로 40% ~ 60% 여야합니다.
2. 고정밀 공작 기계 및 도구 홀더를 사용하십시오.
3. 연기를 일으킬 가능성이 적은 공기 냉각 또는 절단 유체를 사용하십시오.
4. 사이드 밀링에 순차 밀링을 사용하는 것이 좋습니다.
공작 기계 및 공작물 설치의 강성이 좋지 않으면 진동과 비정상적인 소리가 발생할 수 있습니다. 이 경우 위의 표의 속도 및 공급 속도는 전년 대비 줄여야합니다.
6. 도구 돌출 길이를 최대한 간섭없이 최소화하십시오.

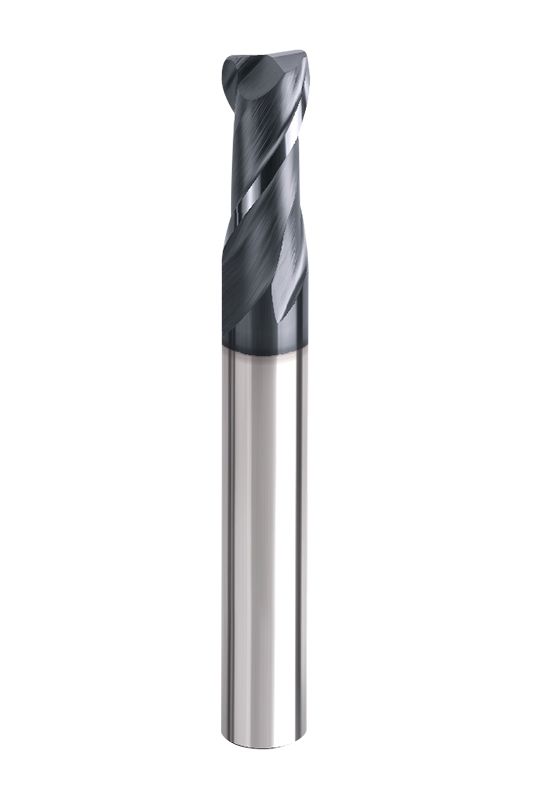

NNC-2R 2- 플루트 둥근 노즈 엔드 밀은 다양한 가공 요구 사항을 충족하기 위해 다양한 직경 및 반경 조합을 제공합니다. 예를 들어, NNC-2R-D1-R0.2 및 NNC-2R-D1.5-R0.5와 같은 서브 모델은 단단한 공간이나 작은 워크 피스에서 정확한 절단에 이상적이며 NNC-2R-D4-R2 및 NNC-2R-D6-R3과 같은 더 큰 크기는 고자비 또는 깊은 캐비티 애플리케이션에 이상적입니다. 광범위한 사양을 통해 사용자는 도구 길이, 직경 절단 및 공구 노즈 반경을 균형을 잡을 수 있도록 다양한 공작물 조건에 대한 최상의 결과를 얻을 수 있습니다.

이 시리즈는 둥근 노즈 지오메트리를 채택하여 공구 팁에서 응력 집중을 효과적으로 줄이고 절단 경로를 최적화하여 가공 효율을 향상시킵니다. 이중 최첨단 설계는 곡선과 복잡한 윤곽에 가공 할 때 탁월한 표면 마감과 안정성을 유지하면서 측면 밀링의 칩 대피를 향상시킵니다. 곡선 절단 가장자리는 채터를 최소화하고 높은 공급 및 고속 조건에서도 우수한 표면 품질을 보장합니다.

NNC-2R 2- 플루트 둥근 노즈 엔드 밀은 일관된 품질과 높은 내마모성을 제공하기 위해 정밀한 CNC 접지 인 힘든 치핑 (0.6μm) 미세한 곡물 매트릭스를 특징으로합니다. 고급 노즈팅 기술은 마찰 계수를 줄이고 열 축적을 줄여 공구 수명을 연장합니다.

이 최종 공장은 강철, 스테인리스 스틸, 알루미늄 합금 및 구리 합금과 같은 일반적인 재료에 대한 반제품 및 마무리 작업에 적합하며, 강철 및 다이 스틸과 같은 단단한 재료를 다룰 수 있습니다.
