4 플루트 불균등 톱니 피치 원형 엔드 밀 스테인레스 스틸 밀링 커터

가공 된 재료	주철, 탄소강, 합금강 ~ 30HRC		스테인레스 스틸		사전 강화 된 강철, 담금질 및 템퍼링 된 강철 ~40HRC		사전 강화 된 강철, 담금질 및 템퍼링 된 강철 ~50HRC		강화 된 강철 ~ 55hrc
지름 (mm)	회전 속도 (min-1)	피드 속도 (mm/min)	회전 속도 (min-1)	피드 속도 (mm/min)	회전 속도 (min-1)	피드 속도 (mm/min)	회전 속도 (min-1)	피드 속도 (mm/min)	회전 속도 (min-1)	피드 속도 (mm/min)
3	15900	1460	8500	215	13270	1140	10600	755	7430	430
4	11900	1510	6370	225	9950	1160	8000	770	570	440
5	9500	1620	5060	225	7960	1210	6400	810	4460	465
6	7900	1590	4250	250	6630	1235	5300	825	3710	465
8	5900	1590	3180	250	4970	1220	4000	815	2785	485
10	4700	157	2550	250	3980	1210	3200	810	2230	450
12	4000	1570	2120	250	3310	1210	2650	810	1855	450
14	3400	1460	1820	215	2840	1130	2300	755	1590	430
16	3000	1460	1590	215	2480	1130	2000	755	1390	430
18	2600	1440	1410	190	2210	1115	1800	740	1240	420
20	2400	1440	1270	190	1990	1115	1600	740	1115	420

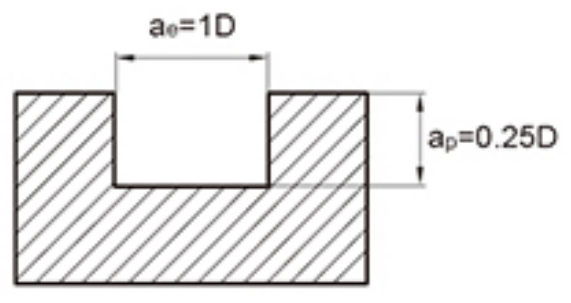

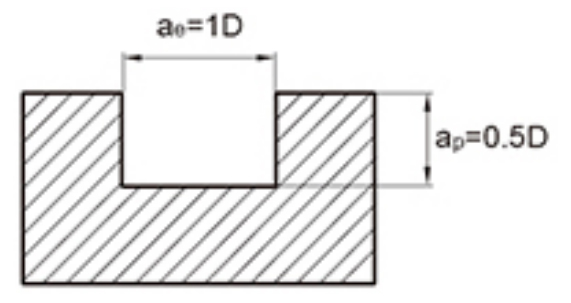

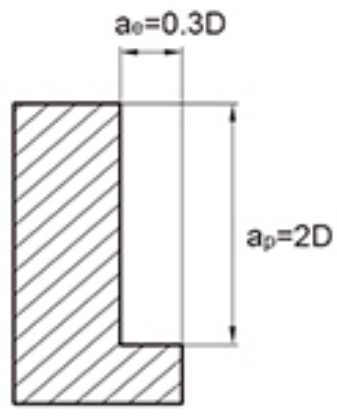

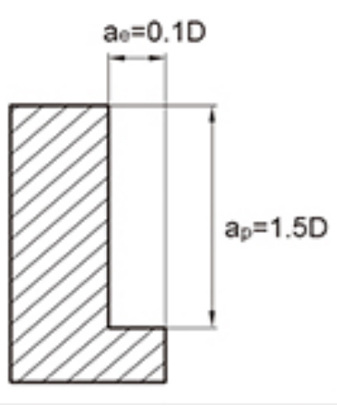

최대 절단 깊이

1. 위의 표는 사이드 밀링 가공의 표준 값을 보여줍니다. 도구로 그루브를 절단 할 때는 속도가 위의 표의 60% ~ 80% 여야하며 공급 속도는 표준에 따라 50% ~ 70%를 기준으로해야합니다.
2. 고정밀 공작 기계 및 도구 홀더를 사용하십시오.
3. 연기를 일으킬 가능성이 적은 공기 냉각 또는 절단 유체를 사용하십시오.
4. 사이드 밀링에 순차 밀링을 사용하는 것이 좋습니다.
5. 이 경우 위의 표의 속도 및 공급 속도는 전년 대비 줄여야합니다.
6. 도구 오버행을 간섭없이 가능한 한 많이 최소화하십시오.

4 플루트 불균등 톱니 피치 원형 엔드 밀 스테인리스 밀링 커터는 불평등 한 치아 피치 설계를 특징으로하여 절단력 분포를 최적화하고 진동 진동을 효과적으로 줄이며 가공 안정성을 향상시킵니다. 이 디자인은 특히 기계하기 어려운 재료에 적합하여 가공 된 표면의 품질을 향상시키는 동시에 도구 수명이 길어집니다.

커터는 고정밀 연삭 기술을 사용하여 제조되며 최신 스테인레스 스틸-특이 적 노즈팅 기술과 쌍을 이루어 절단 저항을 추가로 줄이기 위해 0.5μm 높은 인성 강인성, 방지 재료를 선택합니다. 38 ° -41 °의 최적화 된 나선형 각도는 절단 열을 줄이고 칩 제거 효율을 향상 시키며 매끄러운 가공을 보장합니다.

주철 (S50C/HT250/Q235), 합금강 (P20/H13/D2), 공구 강, 담금질 및 템퍼 된 강 (NAK80/718H/FDAC), 열 처리 된 강 (SKD61/1.2343ESR), 스테인리스 강 (SUSA30/316/316L) 및 스테인리스 강철 (SUS304/316/316L)을 포함한 광범위한 재료를 가공하는 데 적합합니다. 합금 (TI-6AL-4V)은 22HRC ~ 55HRC의 경도 범위 내에서 훌륭하게 수행됩니다.

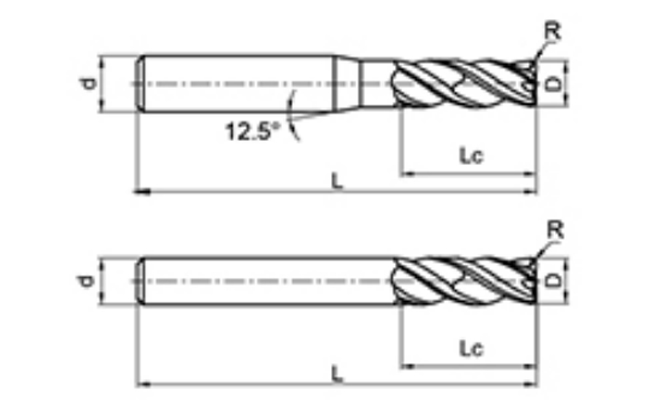

커터 직경은 4mm ~ 20mm, 선택적 아크 반경은 0.2mm ~ 3mm의 광범위한 사양을 사용할 수 있으며 다양한 가공 요구에 맞게 제공됩니다. 커터 길이, 생크 직경 및 전체 길이에 대한 다양한 옵션을 사용하면 모델이 다양하며 다양한 정밀 가공 시나리오를 충족하도록 유연하게 결합 할 수 있습니다.
