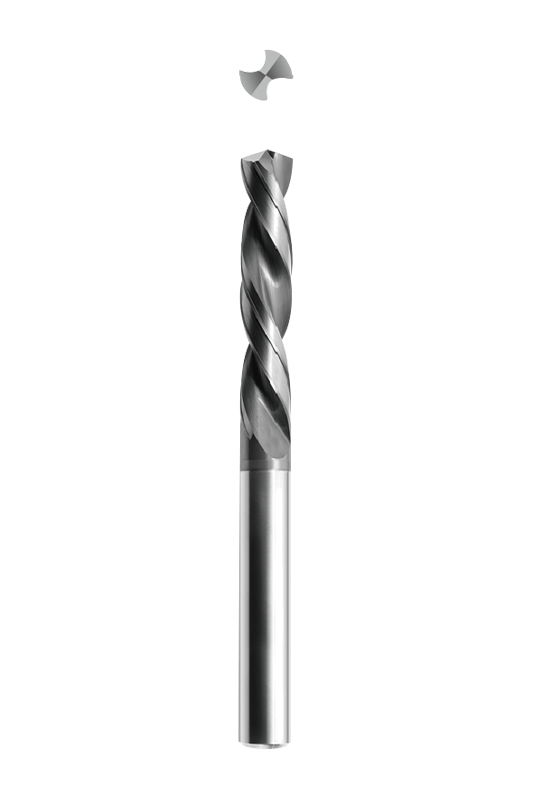

NNZT 시리즈 프라이드 반죽 트위스트 드릴 (외부 냉각 유형) (3D/5D)

가공 된 재료	온화한 강철 HB≤180		탄소강, 합금강 ~ 30HRC		선불 강철 ~40HRC		스테인레스 스틸		주철		결절성 주철		열 감지 합금
절단 속도	60 ~ 120m/min		60 ~ 120m/min		40 ~ 70m/min		25 ~ 40m/min		60 ~ 120m/min		50 ~ 100m/min		15 ~ 25m/min
지름 (mm)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)
2	14000	0.06 ~ 0.08	14000	0.06 ~ 0.08	9500	0.06 ~ 0.08	5500	0.02 ~ 0.05	14000	0.06 ~ 0.08	11000	0.06 ~ 0.08	3200	0.02 ~ 0.04
3	9500	0.09 ~ 0.12	9500	0.09 ~ 0.12	6300	0.09 ~ 0.12	3700	0.03 ~ 0.07	9500	0.09 ~ 0.12	7400	0.09 ~ 0.12	2100	0.03 ~ 0.06
4	7000	0.10 ~ 0.15	7000	0.10 ~ 0.15	4700	0.10 ~ 0.15	2700	0.04 ~ 0.08	7000	0.10 ~ 0.15	5600	0.10 ~ 0.15	1600	0.04 ~ 0.07
5	5700	0.12 ~ 0.18	5700	0.12 ~ 0.18	3800	0.12 ~ 0.18	2200	0.05 ~ 0.10	5700	0.12 ~ 0.18	4500	0.12 ~ 0.18	1250	0.05 ~ 0.09
6	4700	0.14 ~ 0.20	4700	0.14 ~ 0.20	3100	0.14 ~ 0.20	1850	0.06 ~ 0.12	4700	0.14 ~ 0.20	3700	0.14 ~ 0.20	1050	0.06 ~ 0.11
8	3600	0.16 ~ 0.24	3600	0.16 ~ 0.24	2400	0.16 ~ 0.24	1400	0.08 ~ 0.16	3600	0.16 ~ 0.24	2800	0.16 ~ 0.24	800	0.08 ~ 0.14
10	2800	0.18 ~ 0.27	2800	0.18 ~ 0.27	1900	0.18 ~ 0.27	1100	0.10 ~ 0.18	2800	0.18 ~ 0.27	2200	0.18 ~ 0.27	600	0.10 ~ 0.16
12	2400	0.20 ~ 0.30	2400	0.20 ~ 0.30	1600	0.20 ~ 0.30	930	0.12 ~ 0.20	2400	0.20 ~ 0.30	1900	0.20 ~ 0.30	500	0.12 ~ 0.18
14	2100	0.22 ~ 0.35	2100	0.22 ~ 0.35	1400	0.22 ~ 0.35	800	0.13 ~ 0.22	2100	0.22 ~ 0.35	1600	0.22 ~ 0.35	450	0.13 ~ 0.20
16	1800	0.25 ~ 0.36	1800	0.25 ~ 0.36	1200	0.25 ~ 0.36	700	0.14 ~ 0.25	1800	0.25 ~ 0.36	1400	0.25 ~ 0.36	400	0.14 ~ 0.23
18	1600	0.28 ~ 0.38	1600	0.28 ~ 0.38	1100	0.28 ~ 0.38	620	0.15 ~ 0.28	1600	0.28 ~ 0.38	1200	0.28 ~ 0.38	350	0.15 ~ 0.25
20	1400	0.30 ~ 0.40	1400	0.30 ~ 0.40	950	0.30 ~ 0.40	550	0.16 ~ 0.30	1400	0.30 ~ 0.40	1100	0.30 ~ 0.40	320	0.16 ~ 0.28
25	1500	0.32 ~ 0.42	1500	0.32 ~ 0.42	900	0.32 ~ 0.42	700	0.17 ~ 0.32	1500	0.32 ~ 0.42	1100	0.32 ~ 0.42	250	0.17 ~ 0.3

NNZT 시리즈 프라이드 반죽 트위스트 드릴 (내부 냉각 유형) (3D/5D)

가공 된 재료	온화한 강철 HB≤180		탄소강, 합금강 ~ 30HRC		선불 강철 ~40HRC		스테인레스 스틸		주철		결절성 주철		열 저항 합금
절단 속도	80 ~ 150m/min		80 ~ 150m/min		50 ~ 80m/min		50 ~ 80m/min		80 ~ 150m/min		60 ~ 120m/min		15 ~ 25m/min
지름 (mm)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)
3	12700	0.09 ~ 0.12	12700	0.09 ~ 0.12	7400	0.09 ~ 0.12	6300	0.03 ~ 0.07	12700	0.09 ~ 0.12	9500	0.09 ~ 0.12	2100	0.03 ~ 0.06
4	9600	0.10 ~ 0.15	9600	0.10 ~ 0.15	5600	0.10 ~ 0.15	4700	0.04 ~ 0.08	9600	0.10 ~ 0.15	7000	0.10 ~ 0.15	1600	0.04 ~ 0.07
5	7600	0.12 ~ 0.18	7600	0.12 ~ 0.18	4500	0.12 ~ 0.18	3800	0.05 ~ 0.10	7600	0.12 ~ 0.18	5700	0.12 ~ 0.18	1250	0.05 ~ 0.09
6	6400	0.14 ~ 0.20	6400	0.14 ~ 0.20	3700	0.14 ~ 0.20	3200	0.06 ~ 0.12	6400	0.14 ~ 0.20	4700	0.14 ~ 0.20	1050	0.06 ~ 0.11
8	4800	0.16 ~ 0.24	4800	0.16 ~ 0.24	2800	0.16 ~ 0.24	2400	0.08 ~ 0.16	4800	0.16 ~ 0.24	3600	0.16 ~ 0.24	800	0.08 ~ 0.14
10	3800	0.18 ~ 0.27	3800	0.18 ~ 0.27	2200	0.18 ~ 0.27	1900	0.10 ~ 0.18	3800	0.18 ~ 0.27	2800	0.18 ~ 0.27	600	0.10 ~ 0.16
12	3200	0.20 ~ 0.30	3200	0.20 ~ 0.30	1900	0.20 ~ 0.30	1600	0.12 ~ 0.20	3200	0.20 ~ 0.30	2400	0.20 ~ 0.30	500	0.12 ~ 0.18
14	2700	0.22 ~ 0.35	2700	0.22 ~ 0.35	1600	0.22 ~ 0.35	1350	0.13 ~ 0.22	2700	0.22 ~ 0.35	2100	0.22 ~ 0.35	450	0.13 ~ 0.20
16	2400	0.25 ~ 0.36	2400	0.25 ~ 0.36	1400	0.25 ~ 0.36	1200	0.14 ~ 0.25	2400	0.25 ~ 0.36	1800	0.25 ~ 0.36	400	0.14 ~ 0.23
18	2100	0.28 ~ 0.38	2100	0.28 ~ 0.38	1200	0.28 ~ 0.38	1050	0.15 ~ 0.28	2100	0.28 ~ 0.38	1600	0.28 ~ 0.38	350	0.15 ~ 0.25
20	1900	0.30 ~ 0.40	1900	0.30 ~ 0.40	1100	0.30 ~ 0.40	950	0.16 ~ 0.30	1900	0.30 ~ 0.40	1400	0.30 ~ 0.40	320	0.16 ~ 0.28
25	1500	0.32 ~ 0.42	1500	0.32 ~ 0.42	900	0.32 ~ 0.42	700	0.17 ~ 0.32	1500	0.32 ~ 0.42	1100	0.32 ~ 0.42	250	0.17 ~ 0.3

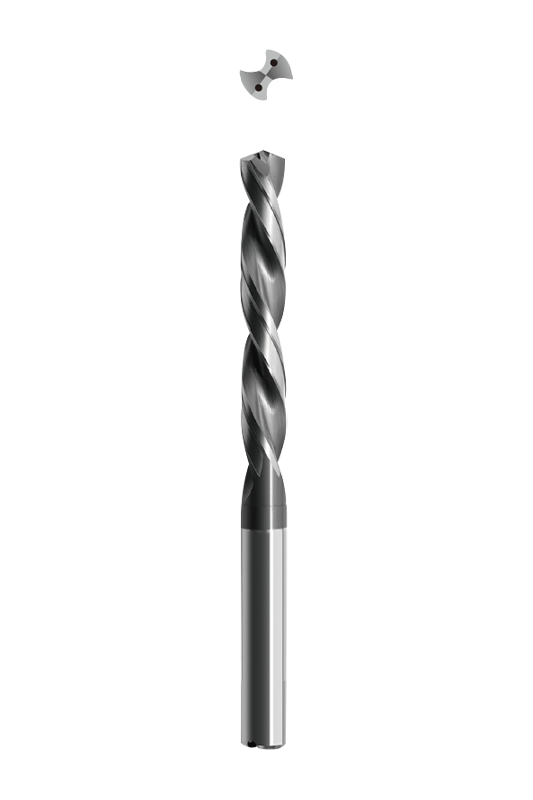

NNZT 시리즈 프라이드 반죽 트위스트 드릴 (내부 냉각 유형) (8D)

가공 된 재료	온화한 강철 HB≤180		탄소강, 합금강 ~ 30HRC		선불 강철 ~40HRC		스테인레스 스틸		주철		결절성 주철		알루미늄 합금		열 감지 합금
절단 속도	80 ~ 150m/min		80 ~ 150m/min		50 ~ 80m/min		40 ~ 60m/min		80 ~ 150m/min		60 ~ 120m/min		100 ~ 180m/min		15 ~ 25m/min
지름 (mm)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)	회전 속도 (min ^-1 )	피드 속도 (mm/r)
3	12700	0.06 ~ 0.10	12700	0.06 ~ 0.10	7400	0.06 ~ 0.10	5300	0.03 ~ 0.07	12700	0.06 ~ 0.10	9500	0.06 ~ 0.10	15000	0.09 ~ 0.12	2100	0.03 ~ 0.06
4	9600	0.08 ~ 0.12	9600	0.08 ~ 0.12	5600	0.08 ~ 0.12	4000	0.04 ~ 0.08	9600	0.08 ~ 0.12	7000	0.08 ~ 0.12	11100	0.10 ~ 0.15	1600	0.04 ~ 0.07
5	7600	0.10 ~ 0.14	7600	0.10 ~ 0.14	4500	0.10 ~ 0.14	3200	0.05 ~ 0.10	7600	0.10 ~ 0.14	5700	0.10 ~ 0.14	9000	0.10 ~ 0.14	1250	0.05 ~ 0.09
6	6400	0.11 ~ 0.16	6400	0.11 ~ 0.16	3700	0.11 ~ 0.16	2700	0.06 ~ 0.12	6400	0.11 ~ 0.16	4700	0.11 ~ 0.16	7400	0.11 ~ 0.16	1050	0.06 ~ 0.11
8	4800	0.13 ~ 0.19	4800	0.13 ~ 0.19	2800	0.13 ~ 0.19	2000	0.08 ~ 0.16	4800	0.13 ~ 0.19	3600	0.13 ~ 0.19	5600	0.13 ~ 0.19	800	0.08 ~ 0.14
10	3800	0.14 ~ 0.22	3800	0.14 ~ 0.22	2200	0.14 ~ 0.22	1600	0.10 ~ 0.18	3800	0.14 ~ 0.22	2800	0.14 ~ 0.22	4500	0.14 ~ 0.22	600	0.10 ~ 0.16
12	3200	0.16 ~ 0.24	3200	0.16 ~ 0.24	1900	0.16 ~ 0.24	1300	0.12 ~ 0.20	3200	0.16 ~ 0.24	2400	0.16 ~ 0.24	3700	0.16 ~ 0.24	500	0.12 ~ 0.18
14	2700	0.18 ~ 0.28	2700	0.18 ~ 0.28	1600	0.18 ~ 0.28	1100	0.13 ~ 0.22	2700	0.18 ~ 0.28	2100	0.18 ~ 0.28	3200	0.18 ~ 0.28	450	0.13 ~ 0.20
16	2400	0.20 ~ 0.29	2400	0.20 ~ 0.29	1400	0.20 ~ 0.29	1000	0.14 ~ 0.25	2400	0.20 ~ 0.29	1800	0.20 ~ 0.29	2800	0.20 ~ 0.29	400	0.14 ~ 0.23
18	2100	0.24 ~ 0.32	2100	0.24 ~ 0.32	1200	0.24 ~ 0.32	880	0.15 ~ 0.28	2100	0.24 ~ 0.32	1600	0.24 ~ 0.32	2500	0.24 ~ 0.32	350	0.15 ~ 0.25

1.이 도구를 처음으로 사용할 때는 상기 데이터에 따라 절단 속도의 90% 또는 공급 속도의 85%에서 테스트 절단을합니다. 절단 조건이 안정되면 절단 속도와 공급 속도를 하나씩 증가시킵니다.
2.이 표준 절단 조건 테이블은 수용성 절단 유체에 적용 할 수 있습니다.
3. 절단 도구를 설치할 때는 결함이없고 깨끗한 척을 사용하고 0.02mm 이내의 드릴 비트의 방사형 런아웃을 제어하십시오.
4.이 테이블의 절단 조건은 구멍 깊이가 8d 미만인 상황에 적용됩니다.

NNZT 범용 탄화 탄화물 트위스트 드릴 비트는 140 ° 포인트 각도와 함께 특수 4 플루트 설계를 특징으로하여 우수한 절단 안정성과 정확한 중심 성능을 보장합니다. 다양한 작업 조건을 수용하기 위해 내부 냉각 및 외부 냉각 옵션을 모두 사용할 수 있으므로 효율적인 칩 대피 및 냉각을 보장하여 공구 수명을 연장하고 가공 품질을 향상시킵니다.

고정밀 연삭 기술로 제조 된 드릴 비트는 날카 롭고 균일 한 절단 가장자리를 제공하여 절단 효율을 향상시키면서 절단력을 줄입니다. 이것은 가공 중 진동 및 버 형성을 최소화합니다. 또한 특수 노즈팅은 내마모성 및 내열성을 향상시켜 드릴 수있는 응용 분야에 이상적입니다.

NNZT 시리즈는 다양한 직경과 길이 조합을 제공하여 다양한 가공 요구에 대한 최대의 유연성을 제공합니다. 탄소강, 스테인레스 스틸, 주철 또는 열 내성 합금으로의 시추에 관계 없이이 드릴 비트는 안정적이고 안정적인 성능을 보장하여 가공을보다 정확하고 효율적으로 만듭니다.
